PPKMARKPPKVision — машинное зрение для линии маркировки
Наша программа зрения работает поверх промышленной камеры: читает каждый нанесённый DataMatrix, оценивает качество печати и смотрит на саму упаковку. Изделие с дефектом снимается с ленты автоматически.
Что это
Программа, а не камера
Камера на линии промышленная, покупная. Наша здесь — программа: она решает, что считать годным, и командует отбраковкой. Поэтому логику контроля мы настраиваем сами, под вашу тару и ваш стандарт, и не ждём обновления от поставщика оборудования.
Читает каждый код
Не выборочно и не по образцу: DataMatrix проверяется на каждом изделии сразу после нанесения — читаемость, структура по стандарту GS1 и соответствие требованиям «Честного знака».
Оценивает качество печати
Кроме самого факта чтения камера определяет класс качества печати. Код, который не примут у приёмщика, не должен уехать с линии — и не уезжает.
Смотрит на упаковку

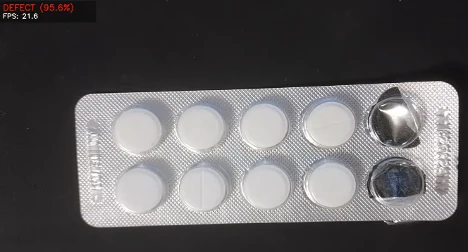

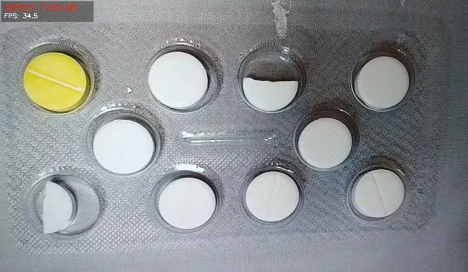

Швы запайки, целостность блистера, наличие всех таблеток. Отклонения от эталона распознаёт нейросетевой алгоритм — тот же проход камеры, что и для кода.
Находит изделие
CCD-позиционирование: камера отыскивает изделие или реперную метку, вычисляет координаты и угол наклона и передаёт их управляющей системе — код ложится в нужное место даже на движущейся и повёрнутой таре.
Как устроено
Контроль идёт на скорости линии, а не выборочно
Проверка каждого изделия имеет смысл только тогда, когда она успевает за конвейером. Отсюда аппаратный ускоритель и адресная отбраковка.
Нейросеть на ускорителе
Анализ кадра выполняет нейросетевой алгоритм на аппаратном ускорителе Hailo AI: он занимает миллисекунды, поэтому контроль идёт сплошным потоком, а не по выборке.
Адресная отбраковка
Пневмотолкатель снимает с ленты именно то изделие, которое прошло датчик с дефектом. Вердикт привязан к конкретной единице, поэтому в плотном потоке соседние изделия не задеваются.
Журнал событий
Каждое снятое изделие попадает в журнал. По нему разбирают причину брака и отвечают на вопросы аудита — иначе автоматическая отбраковка превращается в чёрный ящик.
Две наши программы
Чем PPKVision отличается от PPKLink
На участке работают обе, и делят они работу по границе «глаз» и «диспетчер».
PPKVision — глаз участка
Смотрит в кадр и выносит вердикт по изделию: код прочитан, качество печати такое-то, упаковка целая. Дальше вердикта не идёт.
PPKLink — рабочее место оператора
Берёт задание и коды из 1С, выдаёт код лазеру, сверяет прочитанное с выданным, набирает короб, печатает этикетку и возвращает документ в 1С.
Работают вместе
Вердикт зрения становится записью в реестре кодов и командой отбраковки. Изделие с непрочитанным кодом не попадает в короб — агрегация собирается только из проверенного.
Где стоит
Отрасли, где зрение уже работает
Задача у зрения везде своя: где-то важен только код, где-то — целостность самой упаковки.
Фарма — код и целостность блистера
Швы запайки, наличие всех таблеток и читаемость DataMatrix за один проход. Участок для фармы · кейс целиком.
Бытовая химия — круглая тара
Тубы, флаконы и крашеные крышки: смазанный код на цилиндрической поверхности снимается до упаковки. Участок для химии.
Напитки — контроль до агрегации
Брак отсеивается ДО того, как продукция попадёт в короб: в упаковку уходят только валидные коды. Участок для напитков.
Частые вопросы
Отвечаем до созвона
PPKVision — это камера или программа?
Программа. Камера на линии промышленная, её мы подбираем под задачу и покупаем. PPKVision работает поверх неё: читает кадр, выносит вердикт по изделию и командует отбраковкой.
Что камера видит, кроме кода?
Швы запайки, целостность блистера, наличие всех таблеток — то, что нужно контролировать по вашей упаковке. Настраивается под изделие: распознавание под вашу тару делаем сами.
Контроль сплошной или выборочный?
Сплошной. Анализ кадра выполняется на аппаратном ускорителе за миллисекунды, поэтому проверяется каждое изделие, а не образец из партии.
Что происходит с изделием, у которого дефект?
Его снимает с ленты пневмотолкатель. Вердикт адресный — выбивается ровно то изделие, которое прошло датчик, соседние в плотном потоке не задеваются. Каждый случай пишется в журнал.
Останется ли ручной контроль на участке?
Отбирать брак руками не нужно: изделие с непрочитанным кодом или дефектом упаковки уходит из потока автоматически. Разбор причин ведётся по журналу событий, а не по бумажке.
Можно ли поставить зрение на линию, где маркировка уже стоит?
Да, это обычный случай. На аудите смотрим, что за камера и куда её ставить, есть ли место под толкатель и как передавать вердикт дальше — в учётную систему или в программу участка.
Можно ли проверить наш код самим, не дожидаясь аудита?
Структуру — да, и без нас. Сфотографируйте код на упаковке и загрузите снимок: страница покажет признак GS1, GTIN, серийный номер и код проверки. Класс качества печати по снимку с телефона не определить — это работа камеры на линии. Проверить код по фото.
Расчёт участка
Посчитаем ваш участок
Обязательны только имя и телефон — дальше считает инженер. На выходе: состав участка, перечень оборудования и порядок цифр. Бесплатно, в течение рабочего дня.
Линия и оборудование уже стоят, нужна только программа? PPKLink продаётся отдельно
Хотите заранее прикинуть порядок цифр? Сколько стоит участок
